چگونه با استفاده از ابزار برق خودرو، مشکلات باتری و سیستم شارژ را سریعتر تشخیص دهیم؟
۱. شناخت دقیق باتری و سیستم شارژ خودرو
۱-۱. باتری خودرو: ساختار و عملکرد به صورت تخصصی
باتری خودرو معمولا یک منبع انرژی شیمیایی است که برق DC مورد نیاز خودرو را تامین میکند. یک باتری خودرو از چندین سلول تشکیل شده که هر سلول از دو صفحه سربی (یکی مثبت و یکی منفی) و یک الکترولیت اسید سولفوریک تشکیل شده است. واکنش شیمیایی بین این صفحات و الکترولیت، جریان الکتریکی تولید میکند.
- صفحات سربی: جنس آنها عمدتا سرب یا آلیاژهای آن است که نقش الکترود مثبت (کاتد) و منفی (آند) را دارند. این صفحات در داخل الکترولیت غوطهورند.
- الکترولیت: محلولی از اسید سولفوریک و آب است که واکنشهای شیمیایی بین صفحات را ممکن میکند.
- ترمینالها: نقاط اتصال باتری به سیستم برق خودرو که شامل قطب مثبت (+) و منفی (-) است.
- واکنش شیمیایی: هنگامی که مدار بسته میشود، یونهای هیدروژن و سولفات بین صفحات حرکت میکنند و جریان الکتریکی تولید میشود.
عمر مفید باتری بستگی به کیفیت مواد، شرایط نگهداری، دمای محیط و نحوه استفاده دارد. مثلا دمای بالا باعث تسریع واکنش شیمیایی و کاهش عمر باتری میشود. همچنین شارژ و دشارژ نامناسب موجب سولفاته شدن صفحات و کاهش ظرفیت باتری میگردد.
۱-۲. سیستم شارژ خودرو: دینام و رگولاتور ولتاژ
دینام یا آلترناتور، مولد اصلی برق خودرو در حال کار است. این قطعه با چرخش توسط موتور خودرو، جریان متناوب تولید میکند که سپس توسط قطعاتی به نام یکسو کننده (دیودها) به جریان مستقیم تبدیل میشود.
- دینام: از سیمپیچها، آهنرباها و قطعات مکانیکی تشکیل شده است. چرخش شافت دینام، باعث القای جریان الکتریکی در سیمپیچها میشود.
- رگولاتور ولتاژ: دستگاهی است که ولتاژ خروجی دینام را تنظیم میکند تا در محدوده مجاز باقی بماند و از شارژ بیش از حد باتری جلوگیری کند.
- دیود پل: جریان AC تولید شده توسط دینام را به DC تبدیل میکند. خرابی دیودها باعث اختلال در برق خودرو میشود.
- کموتاتور و براش: اتصالات مکانیکی برای انتقال برق از دینام به مدار خودرو.
سیستم شارژ درست کار میکند اگر ولتاژ خروجی دینام بین ۱۳.۸ تا ۱۴.۴ ولت باشد. پایینتر بودن این ولتاژ یعنی دینام شارژ کافی نمیدهد و بالاتر بودن میتواند به باتری آسیب بزند.
۲. اهمیت تشخیص به موقع مشکلات باتری و سیستم شارژ
تشخیص به موقع مشکلات باتری و دینام برای جلوگیری از خرابیهای جدی و هزینهبر حیاتی است.
مشکلات رایج باتری:
- کاهش ظرفیت: باتری که شارژ را سریع از دست میدهد و عمر کمتری دارد.
- سولفاته شدن صفحات: تجمع رسوبات سولفات روی صفحات باعث کاهش واکنش شیمیایی میشود.
- خرابی داخلی: شکستگی یا خوردگی صفحات داخلی باعث کاهش عملکرد باتری میشود.
مشکلات رایج سیستم شارژ:
- خرابی دینام: ممکن است به دلیل مشکلات مکانیکی یا الکتریکی عملکرد آن کاهش یابد.
- خرابی رگولاتور: تنظیم نادرست ولتاژ، شارژ بیش از حد یا ناکافی باتری را ایجاد میکند.
- اتصالات ضعیف یا خراب: باعث افت ولتاژ و اختلال در جریان شارژ میشود.
اهمیت تشخیص به موقع:
- جلوگیری از توقف ناگهانی خودرو در جاده
- حفظ سلامت تجهیزات الکتریکی مثل ECU، سیستم صوتی و چراغها
- کاهش هزینههای تعویض باتری و دینام
- افزایش ایمنی رانندگی
۳. معرفی ابزارهای کلیدی و تخصصی در تشخیص مشکلات باتری و سیستم شارژ
۳-۱. مولتیمتر دیجیتال (Digital Multimeter)
مولتیمتر دیجیتال یکی از پرکاربردترین ابزارهای برق خودرو است که امکان اندازهگیری ولتاژ، جریان، مقاومت و گاهی فرکانس را میدهد.
مثال کاربرد:

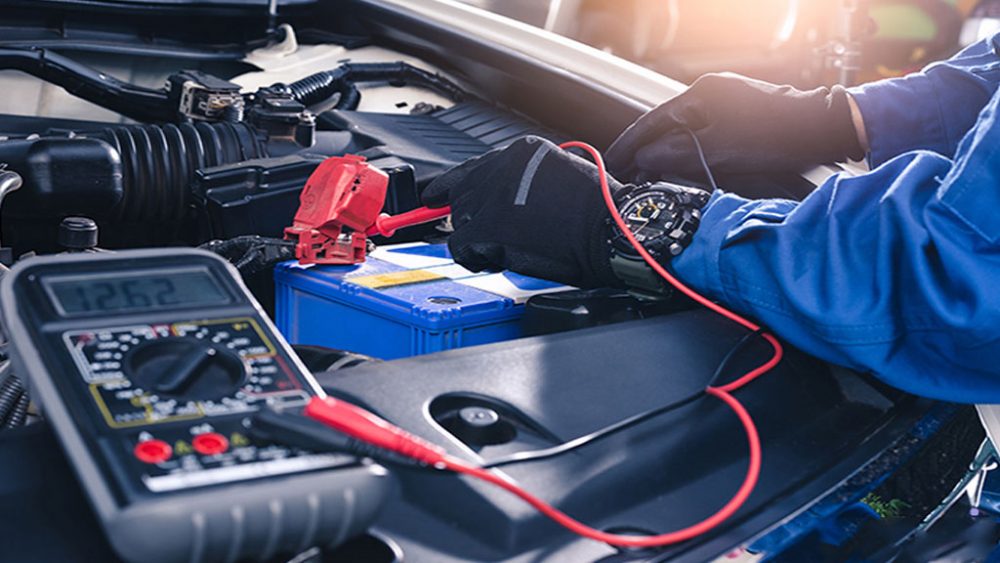

- برای تست باتری، ابتدا خودرو خاموش است. پرابها را به دو سر باتری وصل کنید. اگر ولتاژ کمتر از ۱۲.۴ ولت باشد، باتری نیاز به شارژ یا تعویض دارد.
- سپس خودرو روشن کنید و ولتاژ را دوباره اندازه بگیرید. اگر بین ۱۳.۸ تا ۱۴.۴ ولت باشد، سیستم شارژ درست کار میکند.
۳-۲. تستر باتری (Battery Tester)
این ابزارها به صورت تخصصی ظرفیت، مقاومت داخلی و سلامت کلی باتری را ارزیابی میکنند.
نکته: تسترهای پیشرفته میتوانند با استفاده از سیگنالهای فرکانسی، وضعیت سولفاته شدن صفحات و عمر باقیمانده باتری را تخمین بزنند.
۳-۳. تستر دینام (Alternator Tester)
با اتصال این دستگاه به سیستم شارژ، میتوان میزان خروجی دینام در دورهای مختلف موتور را اندازهگیری کرد. این تسترها اغلب قابلیت شبیهسازی بار را دارند تا عملکرد دینام را تحت شرایط واقعی بررسی کنند.
۳-۴. اسکوپ دیجیتال (Digital Oscilloscope)
ابزار پیشرفتهای که نمودارهای دقیق ولتاژ و جریان را به صورت گرافیکی نمایش میدهد.
کاربرد: شناسایی نوسانات غیرعادی ولتاژ، مشکلات در دیودها یا رگولاتور، و تحلیل دقیق موجهای الکتریکی که در مولتیمتر قابل تشخیص نیست.
۴. روشهای تشخیص تخصصی مشکلات باتری با ابزار برق خودرو
۴-۱. اندازهگیری ولتاژ باتری در حالت استراحت
- اگر ولتاژ زیر ۱۲.۴ ولت باشد، باتری به طور کامل شارژ نشده یا مشکل دارد.
- ولتاژ پایین میتواند به دلیل مصرف برق پس از خاموش شدن خودرو (نشت جریان)، دمای بسیار پایین یا باتری فرسوده باشد.
- اگر ولتاژ بین ۱۲.۶ تا ۱۲.۸ ولت باشد، باتری سالم است.
۴-۲. تست بار باتری
- تست بار، یکی از دقیقترین روشها برای بررسی وضعیت باتری است.
- دستگاه تست بار برای چند ثانیه بار مشخصی به باتری وارد میکند و میزان افت ولتاژ را اندازهگیری میکند.
- افت ولتاژ زیاد نشاندهنده کاهش ظرفیت یا سولفاته شدن است.
- این روش تشخیص سریع و قابل اطمینانی است که حتی مشکلات پنهان باتری را نشان میدهد.
۴-۳. تست مقاومت داخلی باتری
- افزایش مقاومت داخلی باعث کاهش توان باتری در تامین جریان مورد نیاز است.
- تست مقاومت داخلی با تسترهای حرفهای انجام میشود و یکی از پارامترهای کلیدی برای تعیین سلامت باتری است.
۵. تشخیص تخصصی مشکلات سیستم شارژ
۵-۱. اندازهگیری ولتاژ خروجی دینام
- در دور موتور ۲۰۰۰ تا ۲۵۰۰، باید ولتاژ بین ۱۳.۸ تا ۱۴.۴ ولت باشد.
- ولتاژ کمتر یعنی دینام شارژ کافی نمیدهد و ولتاژ بیش از ۱۴.۴ ممکن است به باتری آسیب برساند.
- در صورت نوسان ولتاژ، ممکن است رگولاتور ولتاژ خراب باشد.
۵-۲. بررسی رگولاتور ولتاژ با اسکوپ
- اسکوپ ولتاژ خروجی دینام را به صورت نمودار نشان میدهد.
- نوسانات غیرعادی، افت و خیزهای زیاد یا قطع و وصل شدن جریان نشاندهنده مشکل در رگولاتور یا دیودها است.
- اسکوپ این امکان را میدهد که مشکل را با دقت بالا پیدا کنید.
۵-۳. بررسی اتصالات و کابلها
- کابلها باید مقاومت پایین و اتصالات محکم داشته باشند.
- خوردگی ترمینالها و اتصالات باعث افت ولتاژ میشود.
- تست مقاومت کابلها با مولتیمتر باعث میشود کابل خراب یا شل شده شناسایی شود.
۶. نکات ایمنی و تکنیکی در استفاده از ابزار برق خودرو
- همیشه ابزار را قبل از اتصال خاموش کنید تا از آسیب به دستگاه جلوگیری شود.
- پرابها را با دقت و به درستی به قطبهای مثبت و منفی متصل کنید.
- هنگام کار با باتری، از دستکش و عینک ایمنی استفاده کنید. باتریها حاوی اسید هستند که خطرناک است.
- در محیطهای مرطوب و بارانی از استفاده ابزار جلوگیری کنید.
- ابزارهای دیجیتال را هر چند وقت یکبار کالیبره کنید تا دقت اندازهگیری حفظ شود.
۷. راهکارهای افزایش دقت و سرعت تشخیص
- انجام چند تست به صورت ترکیبی (ولتاژ، تست بار، مقاومت داخلی) برای تشخیص جامعتر
- بررسی باتری و سیستم شارژ در حالتهای مختلف (خاموش، روشن، استارت)
- مستندسازی نتایج و مقایسه با دادههای قبلی برای تحلیل روند خرابی
- آموزش مستمر و بهروز نگه داشتن دانش تکنسینها درباره ابزارهای جدید
۸. نکات اقتصادی و حرفهای
- خرید ابزارهای با کیفیت و برند معتبر باعث افزایش دقت و کاهش هزینه تعمیرات اضافی میشود.
- ابزارهای پیشرفته امکان ارائه خدمات تخصصیتر و جذب مشتریان بیشتر را فراهم میکنند.
- بررسی دورهای سیستم برق خودرو با ابزارهای دقیق باعث کاهش خرابیهای ناگهانی و هزینههای اضافی میشود.
۹. جمعبندی و نتیجهگیری
تشخیص دقیق مشکلات باتری و سیستم شارژ با ابزارهای تخصصی برق خودرو، کلید ارائه خدمات تعمیرگاهی حرفهای و مطمئن است. با استفاده از روشهای گفته شده و ابزارهای معرفی شده میتوان ضمن کاهش زمان تعمیر، کیفیت کار را بالا برد و هزینههای اضافی را به حداقل رساند.
